PCR實驗室污水處理和超純水在抗疫工作中的作用
據全國數據統計，直至5月11日，全國累計確診84416人，現有確診355人，累計死亡4643人，累計治愈79418人。目前國內疫情已經得到良好的控制，其中PCR技術作為新型冠狀病毒核酸檢測方法，被廣泛應用于此次疫情病原檢測和確認領域，有力推動了對疑似疫情感染患者的甄別工作，在疫情防控中發揮了重要作用。近日，國家衛生健康委員會發布文件，要求各級疾控中心、三級醫院和區縣級醫院加強PCR實驗室建設，在短時間內實現區縣核酸檢驗.自測能力。
1.PCR實驗室

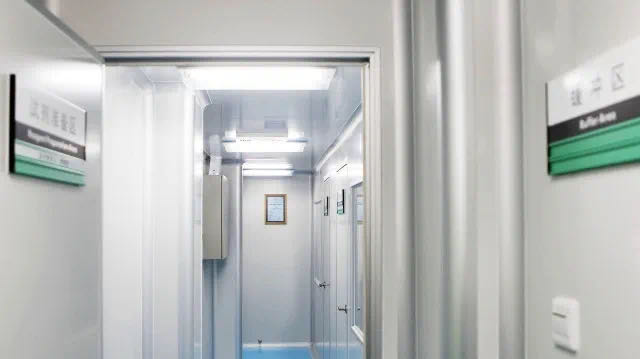

(PCR實驗室內部實景圖)
PCR實驗室又叫基因擴增實驗室。PCR是聚合酶鏈?zhǔn)椒磻?yīng)(Polymerase Chain Reaction)的簡稱。是一種分子生物學技術，用于放大特定的DNA片段，可看作生物體外的特殊DNA復制。通過DNA基因追蹤系統，能迅速掌握患者體內的病毒含量，其精確度高達納米級別。
PCR技術能夠精確檢測病毒在患者體內存在的數量、是否復制、是否傳染、傳染性有多強、幫助醫生判斷病人是否必要服藥、最適合使用哪類抗病毒藥物、判斷藥物療效如何、給臨床治療提供了可靠的檢驗依據。
2.PCR實驗室詳解

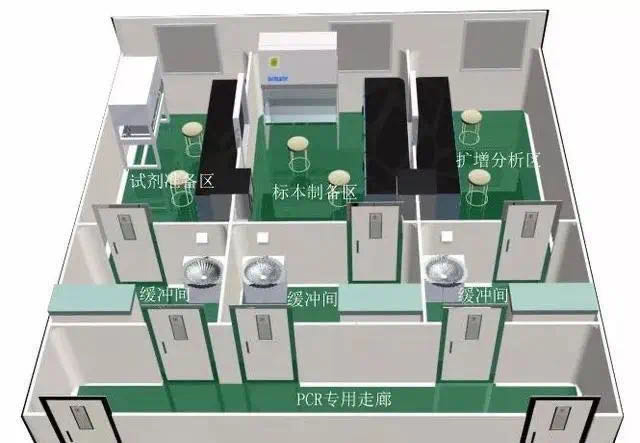

(PCR實驗室3D建模圖)
PCR實驗室原則.上分為四個單獨的工作區域:試劑準備區、標本制備區、擴增區和擴增產物分析區。為避免交叉污染，進入各個工作區域必須嚴格遵循單一方向原則,即只能從試劑準備區→標本制備區擴增區>擴增產物分析區，不得逆向流動，并且各區完全獨立，如為一個區套一個區的模式，區間不能直通，則必須建有緩沖間，保證兩個區域間始終處于隔離狀態。

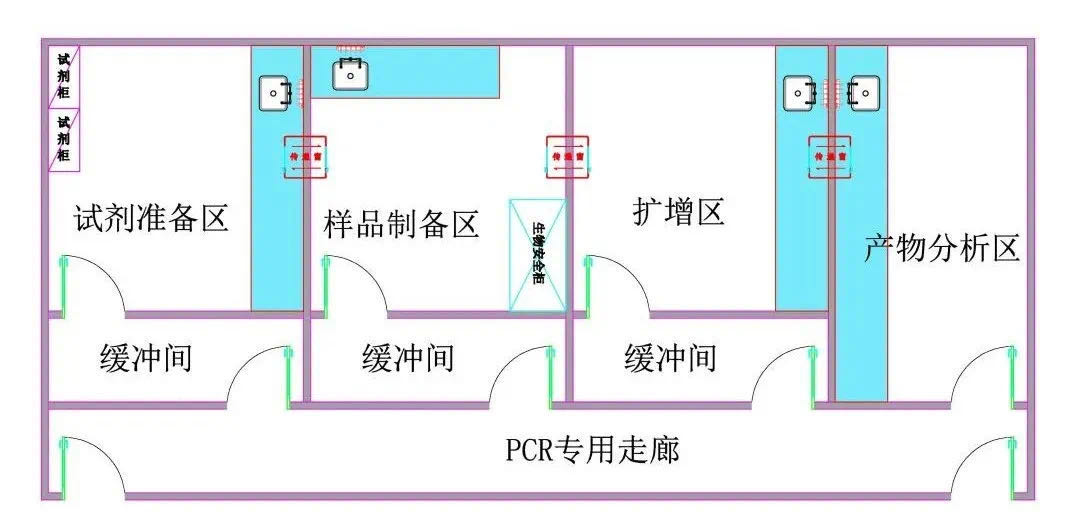

(PCR實驗室平面圖)
01試劑準備區
擴增試劑的配制，分裝和保存，本區氣壓應保持微正壓。主要設備有一級超純水儀、天平、冰箱、離心機、加樣器、振蕩器、紫外燈。
02標本制備區
實驗室樣品的混樣和測試樣品的制備。工作區域?yàn)樨?fù)壓或減壓，安裝排風系統。主要設備有冰箱、生物安全柜、離心機、加樣器、振蕩器、60°C滅活恒溫箱、紫外燈。
03擴增區
PCR擴增反應體系的配制和模板的加入，核酸擴增。工作區域?yàn)樨?fù)壓或減壓，安裝排風系統。主要設備有核酸擴增設備、冰箱、潔凈工作臺、污水處理設備、離心機、加樣器、紫外燈。
04擴增產物分析區
擴增產物的測定。工作區為負壓，安裝排風系統。使用儀器有酶標儀、洗板機、加樣器等。
3.PRC實驗室污水
PRC這一類醫療監測實驗室污水成分復雜，一般都含有鉛、汞、鎘、六價鉻、銅、銻、二價鐵、鋁、錳等重金屬以及大量的細菌、病毒、蟲卵等致病病原體，還有化學藥劑和放射性同位素等。
實驗室污水不經過處理或只是簡單處理直接排入地下污水管網，送到大型生活污水處理廠集中處理，酸類污水就會腐蝕鐵質下水道，有機溶劑類廢水則會腐蝕PVC管道;污水中含有的毒劇毒物質，重金屬、難降解物質，也會對城市污水處理廠運行造成沖擊(城市污水處理廠不具備醫療污.水處理能力)，污水中的污染物質在降解過程中可能造成二次污染。

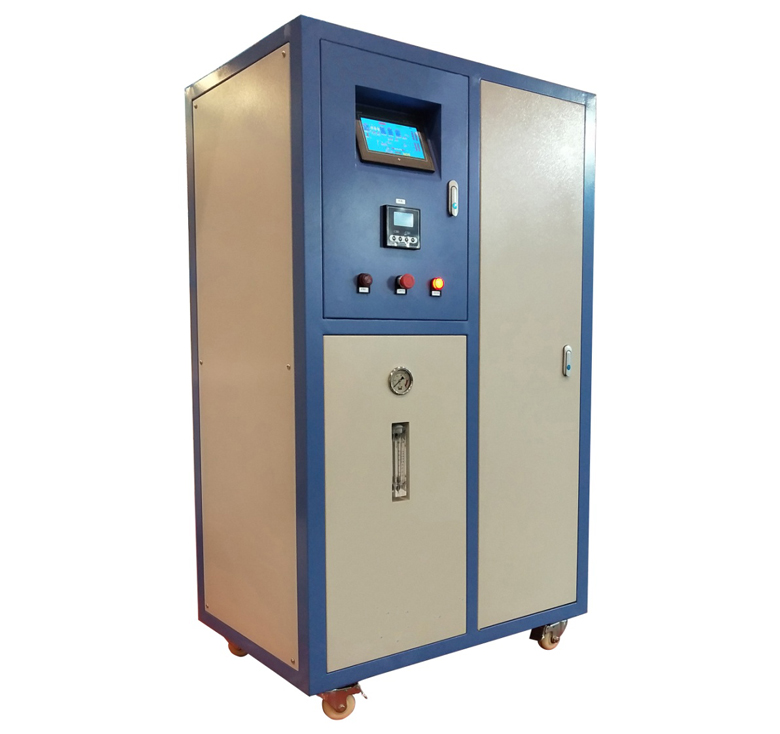

4.卓越實驗室綜合廢水處理設備ZYSYFS
產品說明
卓越實驗室綜合廢水處理系統由廢水收集單元、自動調節單元、預處理單元、自動加藥單元、混凝氣浮攪拌單元、絮凝助凝沉淀單元、沉降分離單元、固液分離單元、污泥干化單元、重金屬捕捉單元、過濾吸附單元、新型催化活性微處理單元、電化學催化氧化還原專利技術處理單元、多程高級分解降解處理單元、兩級有機生物活性處理單元、新型生物反應處理單元、復合式消毒處理等技術工藝組成，形成一個完整的實驗室綜合廢水處理系統。
系統運行采用西門子PLC可編程ZYSYFS控制系統和10英寸LCD液晶觸摸屏、人機界面操作系統、遠程監控及操作系統，按照PLC控制器設定好的程序和PH自控儀表設定的參數進行全自動運行，多級自動在線監測。針對不同實驗室廢水的成分和濃度，控制系統自動進行計算然后按比例進行自動投放藥品，更加科學化和合理化，確保處理效果，同時節省藥品耗量，無須專人值守。
產品處理能力范圍
1、產品基本參數：
①處理量/天：250L/D - 10T/D ； 占地面積約10-20 m2；
工作電壓： 380V/220V- 50HZ ； 功率：1.25KW（根據設備大小不同增加） ； 設備環境溫度：0—60℃；
②實驗室綜合廢水成份：無機物類、有機物類、生物類廢水等；
1）、無機物類：重金屬離子、酸堿PH值、鹵素離子及其他非金屬離子等；
a、重金屬離子類：汞、鎘、總鉻、六價鉻、鉛、錳、銀 、鎳、鋅、鐵、鈷、錫、鎂、鋅、銅、鋁、砷等金屬陽離子以及處于絡合狀態的重金屬離子團(Cr2O7)2-、(CuCN) -、(AuCN)- 、(PtCl6)2-等；
b、非金屬離子類：氟酸或氟化物、游離氰或氰化合物、絡離子化合物、AsO32-、AsO43-、Hg+、Hg2+等；
c、酸堿PH值:硝酸、鹽酸、磷酸、硫酸、雙氧水、氯化鉀、氯化鈣等；
2）、有機物類：有機溶劑、洗滌劑、表面活性劑、苯、甲苯、二甲苯、苯胺、苯酚、多氯聯苯、苯并芘、酚類、甲醛、乙醛、丙烯腈、丙烯醛、烷烴、烯烴、氟化氫、石油類、油脂類物質、甲醇、苯胺類、多環芳烴、硝基化合物、亞硝胺、氯苯類、硝基苯類、醚類、混合烴類、炳酮、糖類、鹵代烴、蛋白質、有機磷農藥等；
3）、生物類：病原體等；
a、病原體：細菌、病毒、衣原體、支原體、螺旋體、真菌、布魯氏桿菌，炭疽桿菌等；
廢水符合GB18466-2005《醫療機構水污染物排放標準》
產品型號
|
型 號 |
處理水量 |
功率 |
電控主機尺寸 （長*寬*高） |
安裝面積 |
應用領域 |
|
ZYSYFS-250L |
250L/D |
0.5KW |
800 × 600 × 1650mm |
2-15㎡ |
中學/高中/大學/科研機構等實驗室；企業/行政單位質檢室/化驗室/分析中心/醫院檢驗科等 |
|
ZYSYFS-500L |
500L/D |
0.5KW |
1160 × 705 × 1690mm |
||
|
ZYSYFS-1000L |
1000L/D |
0.8KW |
1160 × 705 × 1690mm |
||
|
ZYSYFS-2000L |
2000L/D |
1.0KW |
1160 × 705 × 1690mm |
||
|
ZYSYFS-3000L及以上 |
3000L/D及以上 |
1.2KW及以上 |
1160 × 705 × 1690mm +拓展模塊尺寸 |
產品型號及規格參數
備注：尺寸僅供參考，可根據客戶要求定制，也可根據廢水污染濃度，調整處理工藝；
5、PCR實驗室中的超純水
01超純水的定義
超純水(UItrapure water)又稱UP水，是指電阻率達到18MQ*cm(25°C)的水。這種水中除了水分子外，幾乎沒有什么雜質，更沒有細菌、病毒、含氯二唔英等有機物，也就是幾乎去除氧和氫以外所有原子的水。
其電導率一般為0.01μS/cm，電阻率(25°C)> 100° cm，含鹽量< 0.1mg/L。
02超純水的標準
中國分析實驗室用水國家標準（GB/T6682-2008）
|
中國分析實驗室用水國家標準（GB/T6682-2008） |
||||
|
指標名稱 |
一級水 |
二級水 |
三級水 |
|
|
PH值范圍（25℃） |
- |
- |
5.0-7.5 |
|
|
電導率（25℃） |
ms/m≤ |
0.01 |
0.10 |
0.50 |
|
us/cm≤ |
0.1 |
1 |
5 |
|
|
電阻率MΩ.cm@25℃> |
10 |
1 |
0.2 |
|
|
可氧化物[以O(shè)計]mg/L |
- |
≤0.08 |
≤0.40 |
|
|
吸光度（254nm,1cm光程）≤ |
≤0.001 |
≤0.01 |
- |
|
|
可溶性硅（以二氧化硅計）含量（mg/L） |
≤0.01 |
≤0.02 |
- |
|
|
蒸發殘?jiān)╩g/L） |
- |
≤1.0 |
≤2.0 |
|
注1：由于在一級水、二級水的純度下，難于測定其真實的PH值，因此，對于一級水、二級水的PH值范圍不做規定。
注2：由于一級水的純度下，難于測定可氧化物質和蒸發殘?jiān)?，?duì)其限量不做規定，可用其他條件和制備方法來保證一級水的質量。
6、卓越常規分析型超純水機ZYCGF

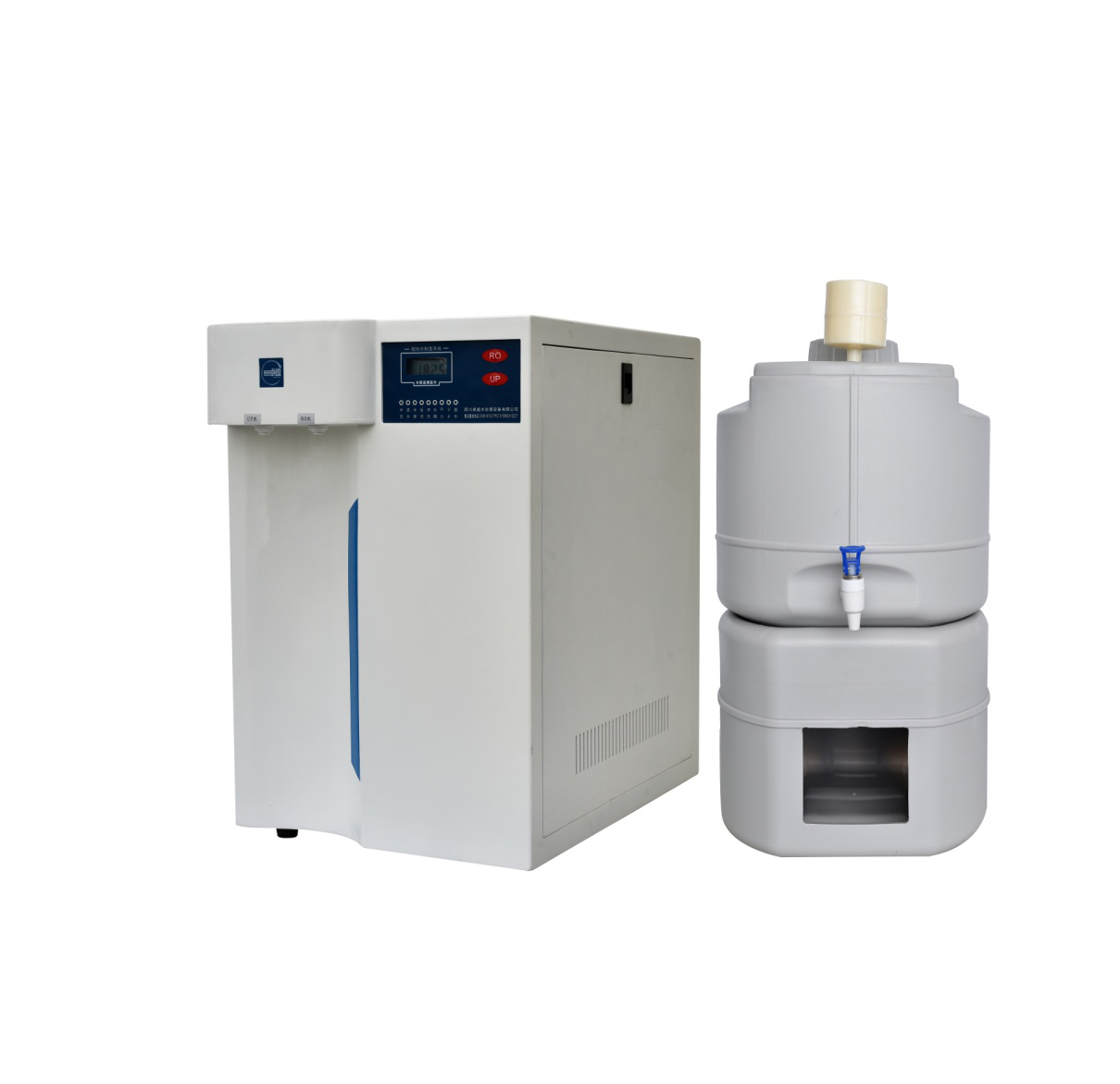

（ZYCGF臺上式 +無菌水箱）
產品說明
ZYCGF常規分析型超純水機是替代蒸餾水器的理想產品，此產品低能耗、全自動控
制無須人照看、能為廣大實驗室客戶提供高品質超純水，因此得到廣大客戶的認同。此產品是將自來水純化為符合國標GB/T6682-2008的實驗室三級純水和一級超純水，全自動“傻瓜”式設計，使用方便，是即節能又高性價比的實驗室純水系統，且在線監測保證水質的可靠性。
技術指標
|
機型 |
型 |
I型 |
II型 |
III型 |
IV型 |
|
|
臺上式(T) |
ZYCGF-I-10/20T |
ZYCGF-II-10/20T |
ZYCGF-III-10/20T |
ZYCGF-IV-10/20T |
||
|
落地式(L) |
ZYCGF-I-20/40/60/ 100L |
ZYCGF-II-20/40/60/ 100L |
ZYCGF-III-20/40/60/ 100L |
ZYCGF-IV-20/40/60/ 100L |
||
|
進水水源 |
總?cè)芙庑怨绦挝锖縏DS＜200ppm，水壓1.0-5.0kg/cm2工作最佳水溫25℃ |
|||||
|
制水量 |
10/20/40/60/100升/小時 |
|||||
|
出水流速 |
1.5-2.0升/分鐘（水箱儲水時） |
|||||
|
RO出水水質 （μS/cm） |
電導率2-10μS/cm |
電導率2-10μS/cm（在線監測） |
||||
|
UP出水水質（MΩ.cm） |
電阻率18.25 MΩ.cm（在線監測） 重金屬離子＜0.1ppb 微顆粒物（0.2um）＜1個/ml 微生物＜1cfu/ml 總有機碳 TOC＜20ppb |
電阻率18.25 MΩ.cm（在線監測） 重金屬離子＜0.1ppb 微顆粒物（0.2um）＜1個/ml 微生物＜1cfu/ml 總有機碳 TOC＜20ppb |
電阻率18.25MΩ.cm （在線監測） 重金屬離子＜0.1ppb 微顆粒物（0.2um）＜1個/ml 微生物＜1cfu/ml 總有機碳 TOC ＜10ppb ; |
電阻率18.25MΩ.cm （在線監測） 重金屬離子＜0.1ppb 微顆粒物（0.2um）＜1個/ml 微生物＜1cfu/ml 總有機碳 TOC ＜10ppb 熱源（內毒素）≤ 0.01EU/ml; |
||
|
選型配置 |
單顯表 |
雙顯表 |
MF終端微濾+UV紫外燈 |
MF+UV+UF超濾 |
||
|
主機尺寸 |
530*380*570 (臺上式) |
550*420*1150（落地式） |
||||
|
水質預處理器 |
16寸預處理系統（臺上式） |
20寸預處理系統（落地式） |
||||
|
重量 |
25~30kg （臺上式） |
40~65kg（落地式） |
||||
|
功率（W） |
30W-50W （臺上式） |
50W-100W （落地式） |
||||
|
適用范圍 |
1、器皿沖洗、學生實驗； 8、原子發射（AES）； 2、制備化學溶液、生化試劑； 9、高效液相色譜（HPLC）； 3、緩沖液、清洗機、高壓滅菌鍋； 10、離子色譜（IC）； 4、常規理化檢測； 11、質譜分析（MC）； 5、生化分析； 12、等離子發射 （ICP）； 6、微生物培養基； 13、分析精度不高的高效液相色譜（HPLC） 等 7、原子吸收（AA）； 儀器分析用。 |
|||||
|
純水儲水箱 |
A、10T/20T（臺上式）標配3.2G壓力水箱； B、20L/40L/60L(落地式)標配6G/11G水箱； 注：水箱大小可根據用戶情況選配。 C、100L(落地式)標配20G水箱； |
|||||

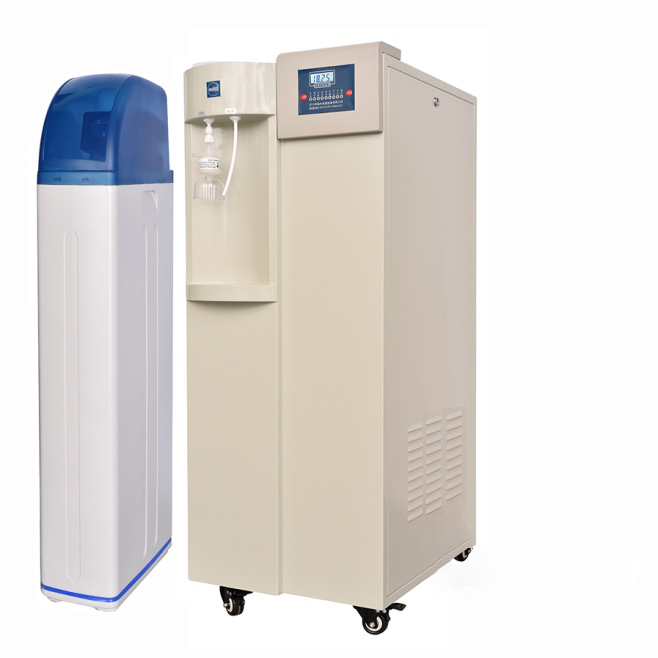

（ZYCGF落地式+無菌水箱）
